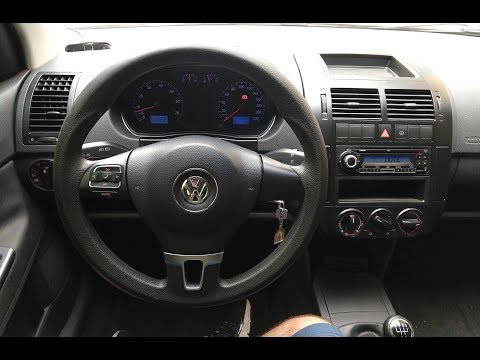

Tutorial de como Instaler o volante multifuncional do Jetta com rádio original e módulo I-system meu Polo.

Link Instagram: https://www.instagram.com/joao.avr/

Pinagem módulo I-System (conector 16 pinos):

Pino 01 - Buzina (Não usei porque liguei de outra forma)
Pino 02 - Vai até o pino 09 do conector 20 pinos do rádio
Pino 03 - Vai até o pino 08 do conector 20 pinos do rádio
Pino 04 - Vai até o módulo de estacionamento (se tiver)
Pino 05 - Vai até o pino 03 do Hard disk
Pino 06 - Vai até o fio de diagnóstico K
Pino 07 - Rede CAN conforto
Pino 08 - Rede CAN conforto
Pino 09 - Rede CAN tração
Pino 10 - Rede CAN tração
Pino 11 - Vai até o pino 10 do conector 20 pinos do rádio
Pino 12 -
Pino 13 -Vai até o pino 11 do conector 20 pinos do rádio
Pino 14 -
Pino 15 - Negativo
Pino 16 - Positivo

Pinagem rádio ( Conector 20 pinos):

Pino 08 - Vai até o pino 03 do conector 16 pinos do I-system
Pino 09 - Vai até o pino 02 do conector 16 pinos do I-system
Pino 10 - Vai até o pino 11 do conector 16 pinos do I-system
Pino 11 - Vai até o pino 13 do conector 16 pinos do I-system

Pinagem do Volante/hard disk

Pino 05 volante = 01 no hard disk - Negativo
Pino 04 volante = 02 no hard disk - Positivo pós chave
Pino 03 volante = 03 no hard disk - Vai no Pino 05 do I-System
Pino 02 Volante = 04 no hard disk - Airbag
Pino 01 Volante = 05 no hard disk - Airbag
